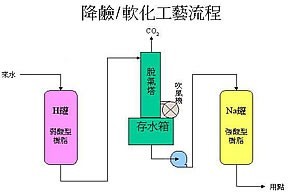

TK系列自动脱碱软水器是本公司针对中国北方地区的高硬度、高碱度水质锅炉用户而设计的水处理系统,该系统多采用氢钠串联的原理,其工艺流程如下:
根据用户水质情况亦有采用氢钠并联的方式。
工作原理(氢钠串联)
原水首先进入氢离子交换器,除去水中的碳酸盐硬度和脱去碱度,将碱度转化成二氧化碳(CO2),经脱气塔(或其它方式)将二氧化碳排掉,然后水在进入钠离子交换器除去非碳酸盐硬度。
应用范围
锅炉用户,当原水碱度大于 2 mmol / l
时,建议不仅对补水进行软化,还应进行脱碱处理,以避免造成锅炉水系统的碱腐蚀。从而降低锅炉运行成本,延长锅炉与管道的寿命。
特点
1.TK脱碱软化水器可根据用户的具体情况采用
Siata、Autotrol、Fleck和Aquamatic等品牌的耐酸型多路阀或隔膜阀实现自动控制,从而填补了我国在这个领域多年来只能使用人工手动控制的空白。
2.TK脱碱软化水器在自控的前提下真正稳定地实践了“不足量酸再生”的理论。从而大大降低了脱碱设备的成本,提高了锅炉补水的安全性。
TK系列脱碱软化水处理器规格表
|
序号
|
型号
|
工作流量
(m3/hr)
|
罐体
|
再生液储箱
|
树脂填装量
( Kg)
|
每次再生药品消耗
|
进/出水管径
|
直径 x高度
(mm)
|
数量
|
直径 x高度
(mm)
|
数量
|
精盐量
(Kg)
|
28%盐酸
(L)
|
氢
型
树
脂
罐
|
1
|
TK240-500
|
4-6
|
500x1800
|
1
|
510x980
|
1
|
180
|
―
|
25.2
|
DN25
|
2
|
TK240-600
|
8
|
600x1850
|
1
|
640x1150
|
1
|
240
|
―
|
36.0
|
DN40
|
3
|
TK260-750
|
10
|
750x2000
|
1
|
760x1300
|
1
|
360
|
―
|
54.4
|
DN40
|
4
|
TK260-900
|
15
|
900x2200
|
1
|
1000x1350
|
1
|
520
|
―
|
78.4
|
DN50
|
5
|
TKS360-1000
|
20-25
|
1000x2400
|
1
|
1000x1350
|
1
|
680
|
―
|
102.4
|
DN50
|
6
|
TK360-1200
|
30
|
1200x2600
|
1
|
1200x1400
|
1
|
920
|
―
|
136.4
|
DN65
|
钠
型
树
脂
罐
|
1
|
TK2750-400
|
4-6
|
400x1650
|
1
|
420x850
|
1
|
100
|
15
|
―
|
DN25
|
2
|
TK2850-500
|
8
|
500x1800
|
1
|
510x980
|
1
|
200
|
30
|
―
|
DN40
|
3
|
TK2850-600
|
10
|
600x1850
|
1
|
640x1150
|
1
|
280
|
42
|
―
|
DN40
|
4
|
TK2900-750
|
15
|
750x2000
|
1
|
760x1300
|
1
|
600
|
90
|
―
|
DN50
|
5
|
TK3150-900
|
20-25
|
900x2200
|
1
|
760x1300
|
1
|
700
|
105
|
―
|
DN50
|
6
|
TK3900-1000
|
30
|
1000x2400
|
1
|
1000x1350
|
1
|
800
|
120
|
―
|
DN80
|
